H100在线切割的应用

发布者:FL 2021.03.27

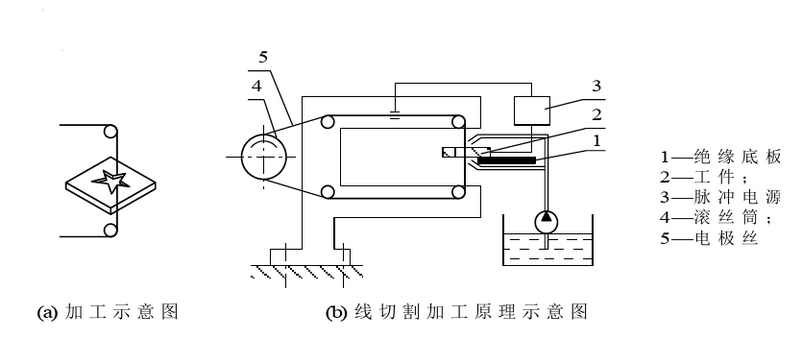

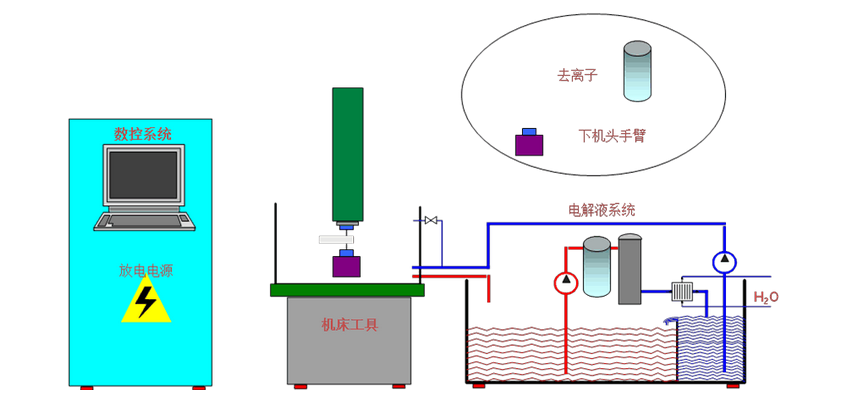

 线切割原理图

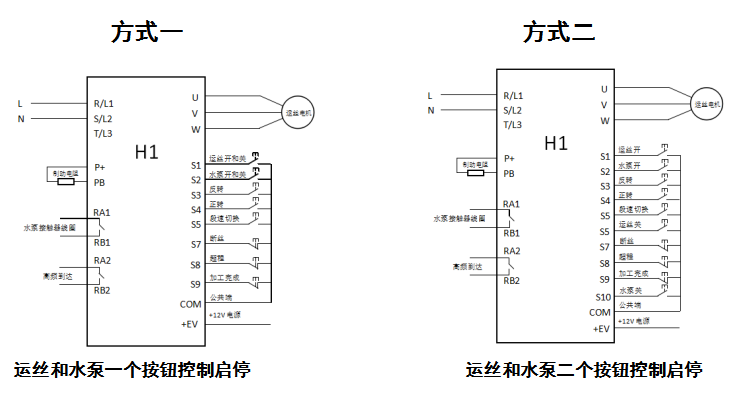

H1系列变频器接线图:


方式一参数设定

参数号

名称

设定值

说明

P1.66

键盘M灯来源

1070

M灯断丝保护指示

P1.67

键盘M灯来源Bit位

6

P2.18

最大设定值

100

最大频率100Hz

P2.30

多段速0

50

运丝高速50Hz

P2.31

多段速1

20

上丝低速20Hz

P2.50

加速时间0

0.5

加速时间0.5s

P2.70

减速时间0

0.35

减速时间0.35s

P3.30

Y1(RA1,RB1)来源

1363

控制水泵接触器线圈

P3.32

Y2(RA2,RB2)来源

1341

高频到达

P5.20

停止功能

1

直流制动

P5.21

停止频率

5

直流制动频率5Hz

P5.22

直流制动电压

240

大于200为电压制动,小于等于200为电流制动

P5.23

直流制动时间

0.3

直流制动时间0.3s




P12.07

自由参数8

448

根据断丝,超程,加工完成默认触点设置,出厂默认为全部常闭信号,参考下面表格设置。

S9

S8

S7


加工完成

超程

断丝

P12.07设置

0

0

0

0

0

0

1

64

0

1

0

128

0

1

1

192

1

0

0

256

1

0

1

310

1

1

0

384

1

1

1

448

P12.08

自由参数9

285

断电刹车母线电压判断基准DC 285V

P16.07

比较器2延时时间

0.5

高频到达延时0.5s





方式二参数设定:在方式一的参数前提下还需设定以下参数



参数号

名称

设定值

说明

P16.10

比较器3配置

6

水泵停止按钮默认是常开设6,默认是常闭设4运丝停止按钮默认是常开设6,默认是常闭设4

P16.14

比较器4配置

6





1. 常见问题与解决方法

5.1无法起动。

解决方法:(a)查看电机接线是否良好。

b)电机是否正常。

c)查看变频器参数是否正常。

5.2电机反向。

解决方法:a)调整电机线相序或变频器输出端UVW三相中两相对调

 b)更改变参数P05.07设为1 强制换相

5.3启动跳故障E0007。

解决方法:(a)检查电机参数设置是否正确。(P06.10~P06.15)

b)加大加减速时间。(P02.50 加速时间 P02.70减速时间)

C)判定电机好坏,可先用工频运行正常后在切换变频使用

5.4  M灯亮。

a)查看电极丝是否有断丝

5.5冲出左右行程

(a)检查限位开关是否损坏,触点是否接触不良或光电开关是否失效

(b)检查变频器输入端子S3  S4是否有效

5.6停机跳E0008

a)关闭电源,使用万用表电阻档检测制动电阻是否损坏

注释:1.其他故障代码含义参考说明书上的故障代码表。
