H1变频器在空压机上的应用

摘  要

变频螺杆空压机以其优异稳定的性能在空压机行业得到日益广泛的应用，但传统的空压机变频驱动系统在安装和维护时还存在着控制回路接线复杂，安装费时费力，出现故障也不方便查找原因等诸多弊端。浙江新富凌电气股份有限公司根据螺杆空压机市场的发展趋势自主研发了H130空压机专用变频器，其功能丰富、应用灵活简便、性能稳定等优点得到客户广泛认可。

一、引言

传统的空压机变频驱动系统一般由变频器、PLC控制器、操作面板、变压器、控制开关和接触器等构成，在安装及维护时存在着以下弊端：控制回路接线复杂，安装费时费力，出现故障也不方便查找原因，而且控制柜的整体美观性不足。本文将具体介绍H130空压机专用变频器和普乐特控制器组成的控制系统在浙江某永磁同步空压机上的应用。H130系列变频器是基于小功率、小体积市场的需求而推出的产品，秉承一个易用好用专用多用的原则，可广泛用于木工机械，风机水泵，食品灌溉，陶瓷机械，纺织机械等设备。

二、H130永磁同步空压机系统的特点

H130空压机专用变频器是在H1变频器产品平台上开发的一款专用产品，与普通异步变频空压机竞争产品相比，具有以下产品功能优势：

Ø  永磁电机与压缩机主机采用内嵌式一体轴直连结构，结构更加紧凑，传动效率100%；

Ø  没有电机轴承：带有永磁体的转子直接安装在阳转子的伸出轴上。这种结构无需使用轴承，从而消除了电机轴承故障点；

Ø  电机体积小，一般约为普通调频电机尺寸1/3，便于拆装；

Ø  电机转速低时，永磁电机仍能保持很高的电机效率，与普通调频主机相比，节能性能更优越；

Ø  永磁同步电动机采用高性能钕铁硼永磁体，120℃不失磁，定子线圈采用变频器专用耐电晕漆包线，绝缘性能卓越，使用寿命更长；

Ø  同步电动机响应速度快，在排气响应度上表现卓越。

三、H1变频器与某公司空压机实例应用

1.空压机应用系统框图

空压机应用系统框图

2.H130变频器电气接线

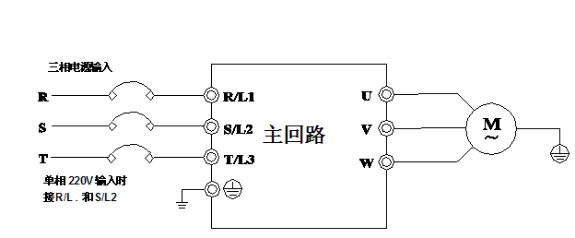

主线路接线

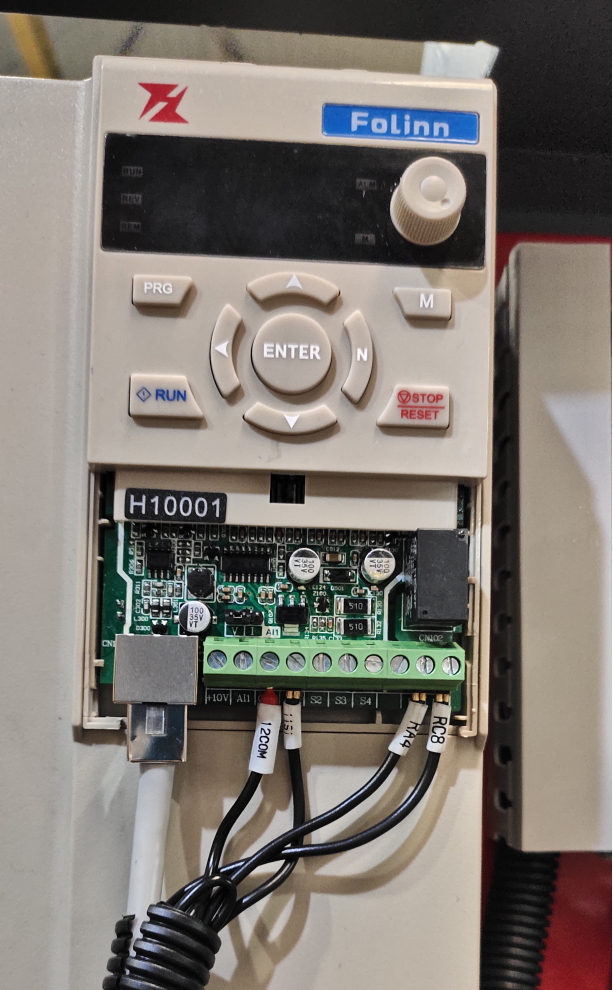

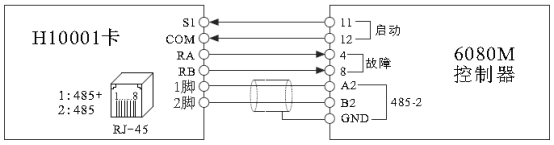

面板端子接线

功能说明

Ø  主机的启停由端子S1控制；

Ø  变频器故障信号RA,RB接到6080M控制器，作为故障停机信号；

Ø  H130和6080M通过485通讯控制，实现对变频器的频率设定，及变频器输出频率、输出电流、输出电压、输出功率等数据在6080M控制器上显示；

Ø  空压机温度信号、压力信号、电磁阀信号、急停信号等接到6080M控制器，实现压力闭环，油温风机等控制。

四、系统调试步骤

1.H130变频器参数设置

H130参数基本设置表

有效功率及继电器端子输出

2.6080M控制器相关设置

主界面

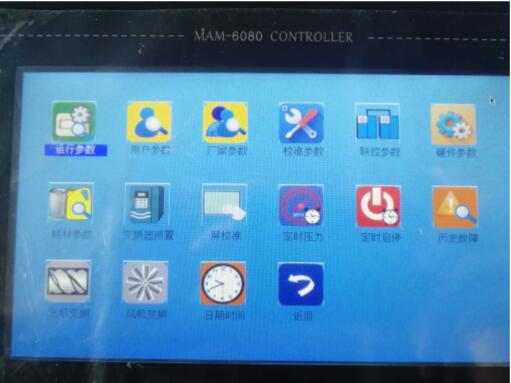

设置菜单界面

主要设置变频器预置画面，用户参数画面，主机变频画面，各画面设置如下：

3.确定相序

相序确定。确定风机方向，如风机反相，请更改风机输出接线，确保风机转向正确；点动运行主电机，查看方向是否正确，如不正确，调整主机变频输出接线。

 4.试运行

试运行：按下6080M控制器启动键，正常带载运行，查看整机是否稳定。

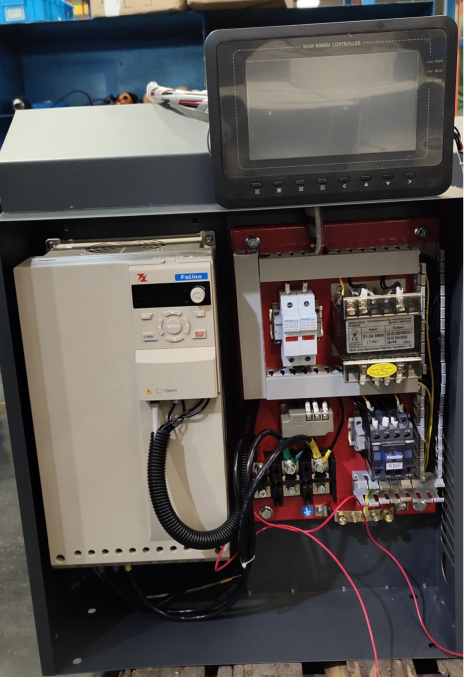

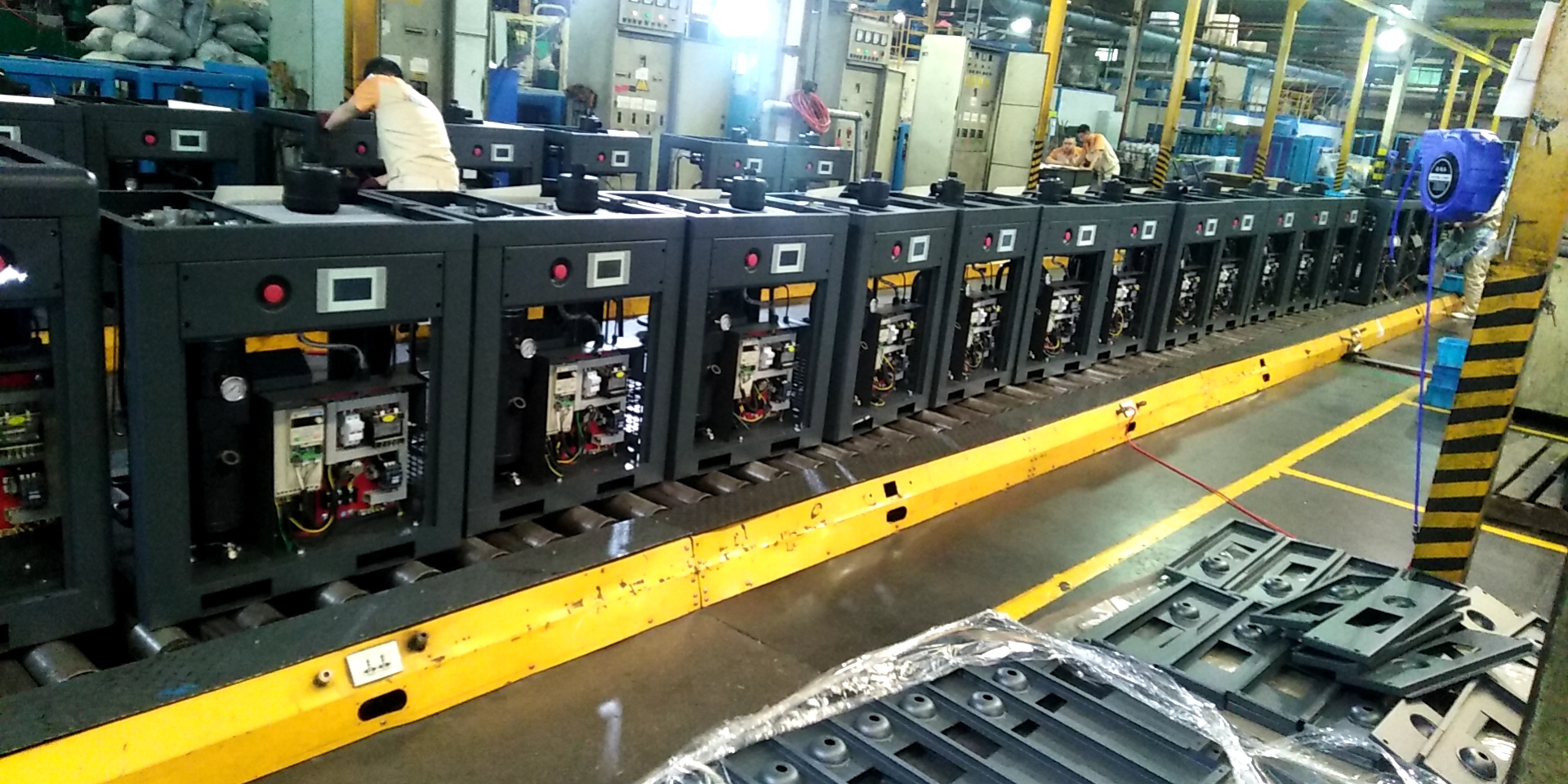

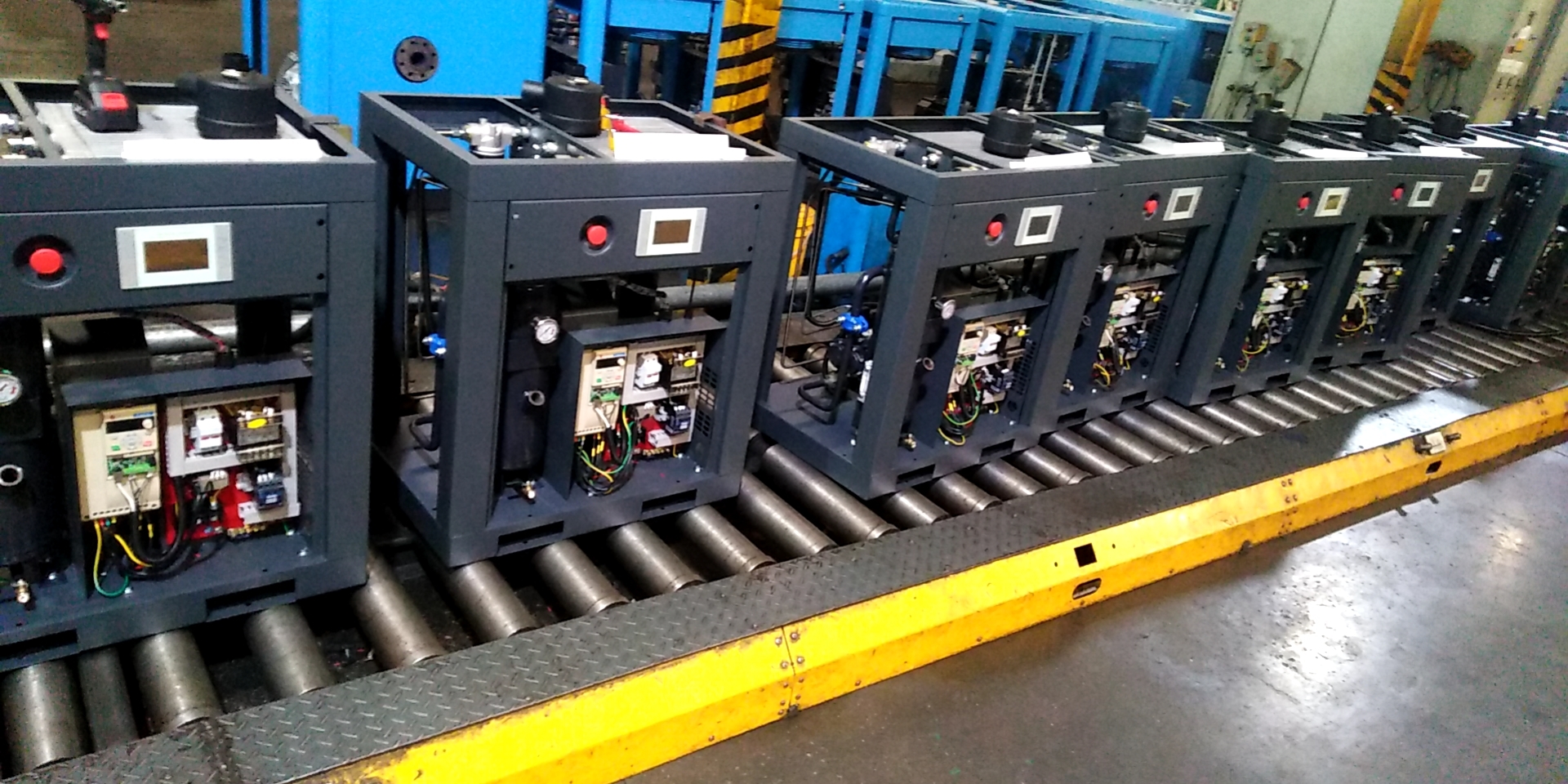

五、现场照片

六、结束语

富凌H130空压机专用变频器在永磁同步空压机上的成功应用，提供了更高性价比的空压机变频系统方案，精简的控制接线减少了空压机故障点，使螺杆空压机的安装和维护变得轻松快捷。在进一步追求高效节能的需求下，同步电机在空压机系统上的应用正在迅速发展，富凌H130空压机变频专用变频器以其强大的驱动能力和完善的控制必将引领空压机行业发展。
